FUJI FRENIC MEGA

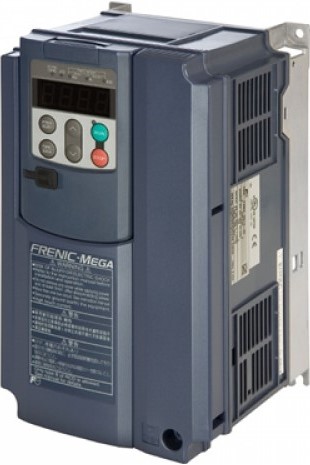

FRENIC-MEGA

“Yüksek Performanslı Endüstriyel Tip Mühendislik Sürücüsü”

FRENIC-MEGA ; Fuji Electric tarafından kullanılan en iyi teknolojilerin bir araya getirilmesi ile geliştirilmiş, yüksek performanslı ve birçok özel fonksiyona sahip hız kontrol cihazıdır.

Uygulama Alanları

Vinç uygulamaları, Extruder Motorları, Açıcı sarıcı uygulamaları, Çamaşır makinaları, Yüksek kararlılıkta çalışması gereken kapalı

çevrim uygulamalar.

Güvenlik girişi ( EN/ISO13849-1 PL=d, cat. 3'e uygun)

Bütün güçlerde dahili EMC Filtre ( EN 61800-3'e uygun, kategori C3)

Açık Çevrim vektör kontrol mosu (0 Hz de 100% tork )

Gelişmiş PID fonksiyonları (dancer kontrol)

Fren kontrol fonksiyonu

10 aşamalı, giriş çıkış fonksiyonlarından ve timer fonksiyonlarının kombinasyonundan oluşan lojik kapılar

Pozisyonlama fonksiyonu (enkoder kartı kullanıldığında)

Aynı anda 3 opsiyon kartının 3 farklı slotta kullanımı (enkoder, haberleşme, I/O genişleme)

Çıkarılabilir kontrol klemensleri(sıkıştırmalı tip)

Dahili USB portlu temel LED kontrol paneli

Gelişmiş LCD/LED kontrol paneli text açıklamalı

Kalıcı mıknatıslı senkron motor kontrolü

Opsiyon Kartlar

Haberleşme opsiyonları:

ProfiBus DP haberleşme kartı (OPC-PDP2)

DeviceNet haberleşme kartı (OPC-DEV)

CANopen haberleşme kartı (OPC-COP)

Ethernet I/P haberleşme kartı (OPC-ETH)

CC-Link haberleşme kartı (OPC-CCL)

T-link haberleşme kartı (OPC-G1-TL)

SX bus haberleşme kartı (OPC-G1-SX)

Diğer opsiyonlar:

İlave analog giriş/çıkış kartı (OPC-AIO)

İlave dijital giriş kartı (OPC-G1-DI)

İlave dijital digital çıkış kartı (OPC-G1-DO)

Röle çıkış kartı (OPC-RY)

Analog çıkış kartı (x 2ch) (OPC-G1-AO)

PG (encoder) kartı 12~15V HTL (OPC-G1-PG)

PG (encoder) kartı 5V TTL line driver (OPC-G1-PG2)

ÖZELLİKLER:

Güç aralığı	3 Faz 0,4~710 kW
Giriş gerilim aralığı	3 Faz 380-480 V + -
Kontrol modu	V/f kontrol , Dinamik tork vektör kontrol , V/f kontrol (hız sensörü ile) , Dinamik tork vektör kontrol (hız sensörü ile), Vektör kontrol hız sensörsüz ( MD-tip sürücüler için geçerli değildir) , Vektör kontrol (hız sensörü ile ve PG kart sürücü üzerine monte edilmiş halde)
Frekans	50/60 Hz +-%5
Yüklenebilirlik	1 dakika süre ile 0 , 3 saniye için 0 (Ağır Şart) / 1 dakika süre ile 0 (Normal Şart)
Çalışma Ortam Sıcaklığı	-10 ~ +50C (derating olmaksızın)
Anahtarlama Frekans Aralığı	0.75 to 16 kHz (Ağır Şart: 0.4-55 kW arası, Normal Şart: 5.5-18.5 kW arası) 0.75 to 10 kHz (Ağır Şart: 75-400 kW arası, Normal Şart: 22-55 kW arası) 0.75 to 6 kHz (Ağır Şart: 500-630 kW, Normal Şart: 75-500 kW arası) 0.75 to 4 kHz (Normal Şart: 630 kW) 0.75 to 2 kHz (Orta Şart(0 yüklenebilir): 90-400 kW arası)
Maksimum Çıkış Frekansı	500 Hz (Normal ve Orta Şart sürücüler için 120 Hz) 120 Hz (Vektör kontrolde hız sensörü olmaksızın) 200 Hz (V/f kontrolde ve vektör kontrolde hız sensörü ile)
Kalkış Momenti	22 kW ve aşağısı: 200% ve üzeri, 30 kW ve üzeri: 180% ve üzeri Referans frekansı: 0.3 Hz otomatik tork arttırımı ve kayma kompanzasyonu ile
Analog Giriş/Çıkış	3 Analog Giriş ( 0~-+10 VDC , 0~-+10 VDC , 4-20mA ) 2 Analog Çıkış ( 0~-+10 VDC , 4-20mA programlanabilir)
Genel Özellikler	Kendi sınıfındaki Genel Amaçlı sürücüler içerisinde en iyi vektör kontrol performansı , PID , Normal Şart/Ağır Şart, 110-400 kW arası üçlü yüklenebilirlik (Normal Şart/Orta Şart(0 yüklenebilir)/Ağır Şart) , Fren kontrol fonksiyonu , kalıcı mıknatıslı senkron motor kontrolü
Koruma Sınıfı (IEC 60529)	IP20

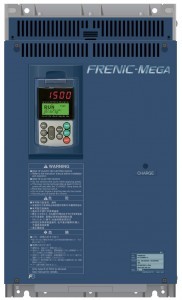

FRENIC-MEGA

Fuji Electric has raised the bar for inverter performance with the FRENIC-MEGA variable drive. Offering expanded power ratings and flexible configurations that support 1/2 HP up to 1,000 HP AC drive/variable frequency drive (VFD) / v/ Hz vector drive applications – these inverters are designed for long lifecycles and improved maintenance functions.

Features

VF and Vector Control Modes

PID Control

Induction Motor Control

RS485/Modbus

Keypad

Safe Torque Off

VT & CT Ratings

HP Range

3Ph 208/230 1/2 – 150HP

3Ph 460 1/2 – 1000 HP

1PH 230 & 460 rerates

Options

NEMA 1 Kit

Dynamic Breaking

PG Interface

Analog & Digital IO Cards

Various Communication Cards

115VAC Control Card
